Soğutma (TS 3210 EN 60 034-6) |
Yapı büyüklüğü 56 olan motorların soğutma pervanesi yoktur (IC410), serbest yayılımla soğur.Yapı büyüklüğü 63...400 olan motorlar, çelik sacdan yapılmış delikli mahfaza kapağı içinde çalışan soğutucu bir pervane ile dış yüzeyden soğutulur.(IC 411). Pervane mahfaza tasının arka yüzeyinde, standart deney koşullarına uygun ve yeteri kadar hava geçişine elverişli delikler açılmıştır. 63...355 yapı büyüklüğündeki motorların soğutma pervaneleri yüksek nitelikli güçlendirilmiş Polyamid malzemeden, 400 yapı büyüklüğünün ise alüminyum alaşımdan imal edilir. Soğutma pervanesi, motorun arka tarafındaki mil çıkışına tespit edilmiş olup, dönüş yönüne bağlı olmaksızın çalışır. |

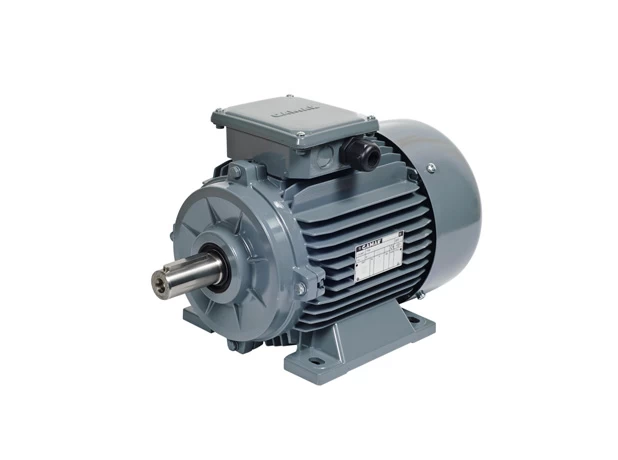

Yapı büyüklüğü: 56 – 355
Anma gücü: 0,06kW – 400 kW
Kutup sayısı: 2/4/6/8
Koruma derecesi: IP55
Gerilim: Standart 380V. İstek üzerine 110...660V’a
kadar gerilimlerde teslimat yapılır.
Frekans: 50 ve 60Hz
Yapı biçimleri: İstenen yapı biçiminde teslimat yapılır.
Gövde: Yapı büyüklüğü 56...132: Alüminyum,
Yapı büyüklüğü 160...355: dökme demir
Soğutma: Dış yüzeyden soğutmalı (IC 411)
Yalıtım sınıfı: “F” (105K)
Isı artış sınırı: “B” (80K)
İşletme türü: S1 sürekli çalışma. İstek üzerine S2...S9
Yapı büyüklüğü: 56 – 355
Sargı Tipi: Dahlander ve ayrı sargı
Kutup sayısı: İstenen kutup sayısında imalat yapılır
Koruma derecesi: IP55
Gerilim: Standart 380V. İstek üzerine 110...660V’a
kadar gerilimlerde teslimat yapılır.
Frekans: 50 ve 60Hz
Yapı biçimleri: İstenen yapı biçiminde teslimat yapılır.
Gövde: Yapı büyüklüğü 56...132: Alüminyum,
Yapı büyüklüğü 160...355: dökme demir.
Soğutma: Dış yüzeyden soğutmalı (IC 411)
Yalıtım sınıfı: “F” (105K)
Isı artış sınırı: “B” (80K)
Yapı büyüklüğü: 63 – 112
Anma gücü: 0,18kW – 4 kW
Kutup sayısı: 2 ve 4
Koruma derecesi: IP55
Gerilim: Standart 220V.
Frekans: 50 ve 60Hz
Yapı biçimleri: İstenen yapı biçiminde teslimat yapılır.
Gövde: Alüminyum
Soğutma: Dış yüzeyden soğutmalı (IC 411)
Yalıtım sınıfı: “F” (105K)
Isı artış sınırı: “B” (80K)
İşletme türü: S1 sürekli çalışma
Günümüzde harcanan elektrik enerjisinin yaklaşık %80'i 1,1-90 kW arası 2 ve 4 |
